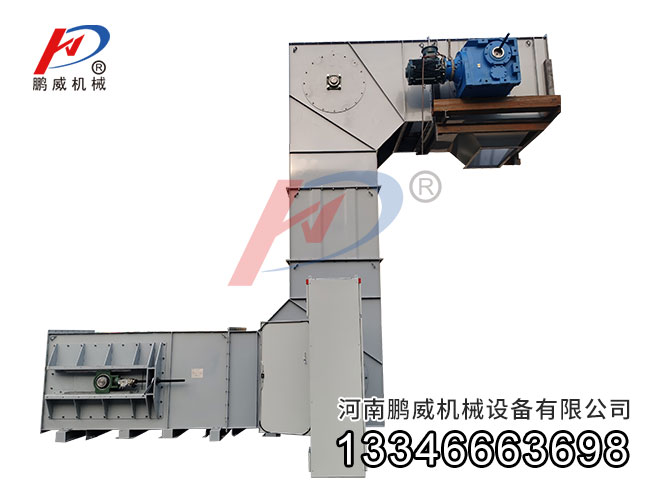

小颗粒物料Z型垂直斗式提升机

在现代工业生产中，小颗粒物料的输送是众多行业面临的关键环节。从食品加工到化工原料处理，从建材制造到农业生产，小颗粒物料以其独特的物理化学性质，给输送工作带来诸多挑战。而 Z 型垂直斗式提升机凭借其创新的设计和卓越的性能，成为解决小颗粒物料输送难题的理想方案，在各行业中展现出无可比拟的优势。

一、小颗粒物料输送的难点

小颗粒物料通常指粒径在 0.1mm - 5mm 之间的颗粒，其具有比表面积大、流动性差、易团聚等特点，这些特性使得小颗粒物料在输送过程中面临诸多挑战。



首先，小颗粒物料的流动性差，容易在输送设备的弯道、接口处以及死角位置发生堵塞。传统的直线型输送设备在遇到复杂的空间布局时，难以实现小颗粒物料的顺畅输送，一旦发生堵塞，不仅会降低生产效率，还需要耗费大量时间和人力进行清理，严重影响生产进度。



其次，小颗粒物料在输送过程中容易产生粉尘。由于颗粒细小，在输送过程中与设备内壁的摩擦、碰撞，以及气流的作用下，极易扬起形成粉尘。这不仅会污染工作环境，危害操作人员的身体健康，还可能引发粉尘爆炸等安全事故，增加了企业的安全管理成本。



此外，小颗粒物料的比重差异较大，部分轻质小颗粒物料在输送过程中容易出现漂浮、分层现象，导致输送不均匀，影响后续生产工序的质量。而对于一些具有腐蚀性或粘性的小颗粒物料，普通输送设备的材质容易被腐蚀或粘附物料，缩短设备使用寿命，增加维护成本。



二、小颗粒物料 Z 型垂直斗式提升机的原理



Z 型垂直斗式提升机采用独特的 Z 字形布局，结合了垂直提升和水平输送的功能。其工作原理是通过电机驱动减速机，带动主动链轮转动，从而使环绕在链轮上的链条或胶带（作为牵引构件）循环运行。固定在链条或胶带上的料斗随着牵引构件的运动，在进料口处舀取小颗粒物料，然后沿着 Z 型轨道先进行水平输送，再通过垂直提升段将物料提升至一定高度，最后在出料口处利用离心力或重力作用将物料卸出。



在水平输送段，料斗以较低的速度平稳运行，避免小颗粒物料因速度过快而产生跳动、洒落。而在垂直提升段，料斗的运行速度逐渐加快，利用离心力或重力将物料快速、高效地提升至出料口。这种独特的运行方式，使得 Z 型垂直斗式提升机能够在有限的空间内实现小颗粒物料的长距离、多方向输送，有效解决了传统直线型输送设备在空间布局上的局限性。



三、小颗粒物料 Z 型垂直斗式提升机的结构组成

（一）驱动装置

驱动装置是 Z 型垂直斗式提升机的动力核心，主要由电机、减速机、联轴器和主动链轮等组成。电机提供动力，通过减速机将电机的高转速转换为适合提升机运行的低转速，并增大扭矩。联轴器用于连接电机和减速机，保证动力的平稳传递。主动链轮则与链条或胶带啮合，带动牵引构件运动。



（二）牵引构件

牵引构件包括链条和胶带两种类型。链条通常采用高强度的滚子链或板链，具有承载能力强、耐磨性好的特点，适用于输送比重较大、磨琢性较强的小颗粒物料。胶带则采用橡胶带或聚酯带，具有柔韧性好、运行平稳、噪音低的优点，适用于输送比重较小、磨琢性较弱的小颗粒物料。用户可根据实际输送物料的特性选择合适的牵引构件。



（三）料斗

料斗是 Z 型垂直斗式提升机直接接触和输送小颗粒物料的部件，其形状和尺寸对输送效率和物料的完整性有着重要影响。常见的料斗类型有浅斗、深斗和三角斗等。浅斗适用于输送流动性差、容易结块的小颗粒物料，其斗口较大，便于物料的装载和卸载；深斗则适用于输送流动性好、比重较大的小颗粒物料，能够增加物料的装载量；三角斗主要用于输送粉状或超细颗粒物料，可有效防止物料的泄漏和飞扬。



（四）机身框架

机身框架是 Z 型垂直斗式提升机的支撑结构，采用高强度钢材焊接而成，具有良好的刚性和稳定性。框架的设计充分考虑了 Z 型布局的特点，在水平段和垂直段的连接处采用特殊的过渡结构，确保料斗能够平稳地从水平运行转换到垂直提升，减少物料的洒落和堵塞。



（五）进出料装置

进料装置通常采用溜槽或振动给料机，能够将小颗粒物料均匀、稳定地送入料斗。出料装置则根据物料的特性和后续工艺要求，可选择重力卸料或离心卸料方式。重力卸料适用于比重较大、流动性较差的小颗粒物料，通过料斗翻转使物料依靠自身重力卸出；离心卸料适用于比重较小、流动性较好的小颗粒物料，利用料斗高速旋转产生的离心力将物料甩出。



四、小颗粒物料 Z 型垂直斗式提升机的性能优点



（一）空间适应性强

与普通斗式提升机相比，Z 型垂直斗式提升机最大的优势在于其独特的 Z 型布局。普通斗式提升机一般只能进行单一的垂直提升或短距离的水平输送，而 Z 型垂直斗式提升机能够在复杂的空间环境中灵活布置，实

（二）输送效率高

Z 型垂直斗式提升机通过优化料斗的运行速度和布局，实现了小颗粒物料的高效输送。在水平输送段，料斗以较低的速度平稳运行，确保物料不会洒落；在垂直提升段，料斗加速运行，利用离心力或重力快速将物料提升至出料口。这种分段式的运行方式，使得 Z 型垂直斗式提升机的输送效率比普通斗式提升机提高了 20% - 30% ，能够满足大规模生产的需求。



（三）防粉尘效果好

由于小颗粒物料容易产生粉尘，Z 型垂直斗式提升机在设计上特别注重密封性。其全封闭的机身结构，配合优质的密封胶条和法兰连接，能够有效防止粉尘泄漏。同时，在进料口和出料口处可配备除尘装置，如脉冲布袋除尘器或旋风除尘器，进一步收集和处理输送过程中产生的粉尘，将粉尘排放控制在环保标准范围内，为企业创造清洁、安全的生产环境。



（四）维护成本低

Z 型垂直斗式提升机的关键部件如料斗、链条或胶带等采用了耐磨、耐腐蚀的材料制造，并且结构设计合理，便于拆卸和更换。与普通斗式提升机相比，Z 型垂直斗式提升机在输送小颗粒物料时，由于其独特的运行方式减少了物料对设备的冲击和磨损，使得设备的使用寿命延长了 1 - 2 年，维护周期也相应延长，从而大大降低了企业的维护成本。



（五）输送稳定性好

Z 型垂直斗式提升机的料斗与牵引构件之间采用了可靠的连接方式，在运行过程中不会出现料斗脱落或松动的现象。同时，其驱动装置配备了先进的调速系统，能够根据物料的输送量和特性自动调整运行速度，确保小颗粒物料的输送过程稳定、均匀，避免了物料的分层和漂浮现象，保证了后续生产工序的质量。



五、Z 型垂直斗式提升机在不同行业中输送小颗粒的应用



（一）食品行业

在食品加工行业中，小颗粒物料如谷物、豆类、糖果颗粒等的输送要求严格，不仅要保证物料的完整性，还要符合食品卫生标准。Z 型垂直斗式提升机采用食品级不锈钢材质制造，表面光滑无死角，易于清洁和消毒。其独特的 Z 型布局能够在食品生产线中灵活布置，将小颗粒物料从原料仓库输送至加工设备，再将成品输送至包装车间，整个过程实现了全封闭输送，有效防止了物料的污染和交叉污染，保证了食品的质量和安全。



（二）化工行业

化工行业中的小颗粒物料种类繁多，包括化肥、塑料颗粒、颜料等，部分物料具有腐蚀性、易燃性等特点。Z 型垂直斗式提升机可根据物料的特性选择耐腐蚀的材料制造，如不锈钢、工程塑料等，并配备防爆装置，确保在输送过程中不会发生泄漏和爆炸事故。其高效的输送性能和良好的密封性，能够满足化工行业对小颗粒物料连续、稳定输送的需求，提高生产效率，降低安全风险。



（三）建材行业

在建材制造过程中，小颗粒物料如水泥、砂石、石膏粉等的输送量大，对设备的耐磨性和输送效率要求较高。Z 型垂直斗式提升机采用高强度耐磨材料制造料斗和牵引构件，能够承受大比重、磨琢性强的小颗粒物料的长期输送。其独特的 Z 型布局可以在建材生产车间内实现复杂的空间输送，将物料从破碎设备输送至储存仓或后续加工设备，大大提高了建材生产的自动化程度和生产效率。



（四）农业行业

在农业生产中，小颗粒物料如种子、饲料颗粒等的输送需要保证物料的完整性和均匀性。Z 型垂直斗式提升机的料斗设计合理，运行平稳，能够避免对种子和饲料颗粒的损坏。其多方向输送的特点，使得在农业生产过程中，能够将物料从储存仓库输送至播种机、饲料加工设备等，实现了农业生产的机械化和自动化，提高了农业生产效率，降低了劳动强度。



Z 型垂直斗式提升机以其独特的设计和卓越的性能，成功解决了小颗粒物料输送的难题，在多个行业中展现出巨大的应用价值。随着工业生产的不断发展，对物料输送设备的要求越来越高，Z 型垂直斗式提升机必将以其突出的优势，成为各行业小颗粒物料输送的首选设备，为企业的高效生产和可持续发展提供有力保障。
