石英砂方形摇摆筛

您的当前位置: 河南鹏威振动筛厂家 > 产品中心 > 回转摇摆筛分筛选机 > 正文

石英砂方形摇摆筛

生产能力:80-900T/H

应用行业:广泛适用于化工、冶金、有色金属、非有色金属、食品、磨料等行业。

价格区间:50000-200000元

产品别称:石英砂回旋筛

厂家直销品质保障闪电发货服务无忧
24小时免费咨询热线13333734385
免费获取报价
石英砂方形摇摆筛

石英砂方形摇摆筛

石英砂方形摇摆筛是针对石英砂行业筛分难的问题研发的一种指定筛机, 筛机多层分级设计,一机分两组,一台抵多台使用,产量翻倍,具有自清网效果佳,筛网利用率高寿命长,密封效果好。

石英砂方形摇摆筛全封闭式结构,有效防止粉尘飞扬,提高操作人员的工作环境。循环往复式的工作原理极大地提高了筛分效率,网孔不堵塞。极大地提高了筛网寿命。对不规则物料的筛分更具优势。

工作原理视频

筛机摇动体即筛箱运动轨迹来看,方型回旋筛又称往复筛,其驱动装置所产生的振动力是一绕定轴、方向呈一定规律变化的惯性力,其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点及工作原理,其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。回旋筛的工作原理为,筛机起动后,筛机摇动体即筛箱在惯性力的作用下作前后往复运动,筛箱带动筛面作周期性摇动,从而使筛面上的物料随筛箱一同作平面回旋式运动,其间,小于筛面孔径的物料通过筛孔落到下层,成为筛下物,大于筛面孔径的物料经连续翻滚跳跃运动后从排料口排出,完成筛分工作。

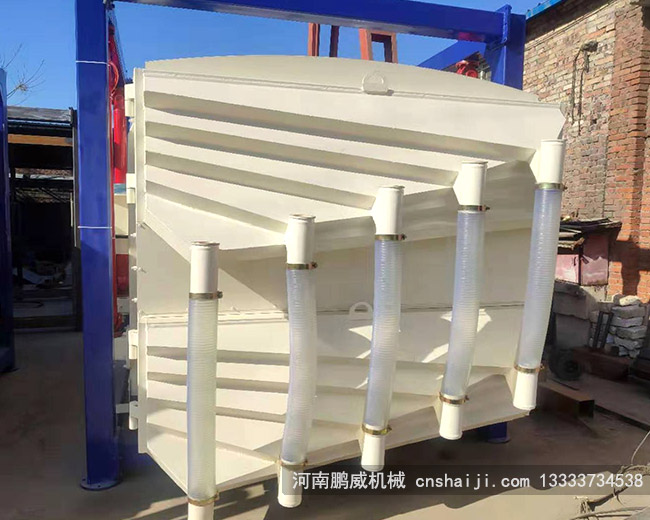

真机图片

石英砂方形摇摆筛

石英砂方形摇摆筛

石英砂方形摇摆筛

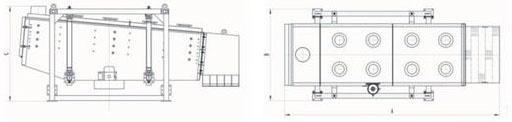

结构图纸

结构图纸

型号 有效筛分面积(㎡)    功率 (kW  筛面倾角        (°)          层数        回转频次(r/min)  筛箱行程 (mm)
FYBS1030 3 3 5~8 1-5 180-260 25-60
FYBS1036 3.6
FYBS1230 3.6 4 5~8 1-5 180-260 25-60
FYBS1236 4.32
FYBS1530 4.5 5.5 5~8 1-5 180-260 25-60
FYBS1536 5.4
FYBS1830 5.4 7.5 5~8 1-5 180-260 25-60
FYBS1836 6.48
FYBS2030 6 7.5 5~8 1-5 180-260 25-60


常见问题

方形摇摆筛在筛网上的运行轨迹和停留时间是通过偏心轴与主轴的倾斜来控制,设备在出厂的时候都会设定经向的切角,这样的切角需要经过调整才能正确的筛分物料,偏心相位角会非常的影响筛网上筛分的物料,在操作的时候需要谨慎操作。
方形摇摆筛可以对不同的物料都有显著的筛分效果,在工作的时候,可以随时的对不同的物料进行适合的调整,状态是让物料在筛网上面进行均匀的分布,匀速的向外扩展。

方形摇摆筛的实用性以及成本价格的控制。厂家推出的FY方形摇摆筛有流水线也有单独的自动化程度高的粉剂筛分机,只是不论是哪一款的筛分设备,厂家都可以提供定制服务,这样在操作上也会更好,使用性也会更强。


对比直线筛优缺点

方形摇摆筛 直线筛
椭圆摇摆(模拟人工) 高速振动筛分物料
不存在破坏物料 有可能破坏物料
精度可达95% 精度50%-95%(物料不同区别)
不捶打先对磨损少 捶打筛面,筛网磨损大
