YK棒条式圆振动筛

您的当前位置: 河南鹏威振动筛厂家 > 产品中心 > 圆振动筛分筛选机 > 正文

YK棒条式圆振动筛

生产能力:100T-1000T/h

应用行业:火电厂,选煤厂

价格区间:50000-500000元/台

产品别称:圆振棒条筛

厂家直销品质保障闪电发货服务无忧
24小时免费咨询热线13333734385
免费获取报价
YK棒条式圆振动筛

YK棒条式圆振动筛

YK棒条式圆振动筛是YK圆振筛的一种,他采用H型钢作为棒条筛板,可以作为布料器,也可以起到筛分的效果,一举多得,我们所熟知的圆振动筛使用的编制根本没有该种筛机耐用。

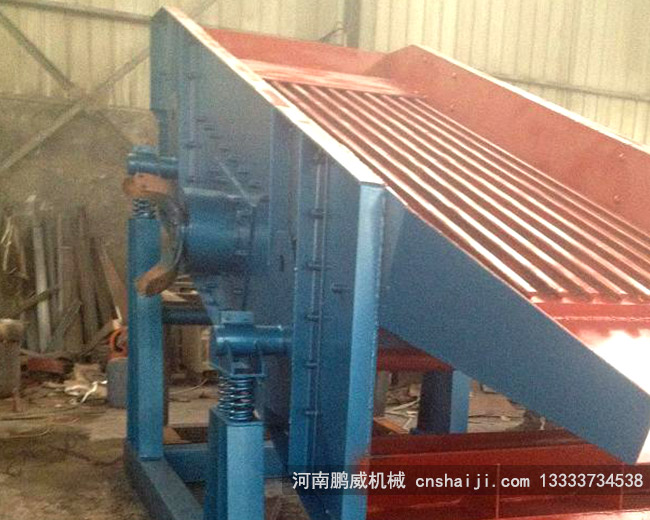

真机图片

YK棒条式圆振动筛

YK棒条式圆振动筛

YK棒条式圆振动筛

YK棒条式圆振动筛

YK棒条式圆振动筛

原理结构图

原理结构图

YK棒条式圆振动筛采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器,克服了万向联轴器易损坏的缺陷; 振动器采用偏心式结构,结构简单;可配套选择给料箱,给料箱的应用增加振动筛的有效筛分面积,同时延长进料端筛网使用寿命;传动部分增加了中间过渡轴承座,中间过渡轴承座的应用有效保护了电机,延长了电机使用寿命。电动机安装在筛框的左侧,也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。

技术参数表格

型号规格 筛网
层数
筛网面积
(㎡)
筛孔尺寸
(mm)
最大进料尺寸
(mm)
处理能力
(m³/h)
振动功率
(r/min)
双振幅
(mm)
电机功率
(kw)
筛面倾角
(°)
筛面
规格
(mm)
外形尺寸
(长×宽×高)(mm)
2YK1225 2 6 4-50 200 8-60 800-970 8 6P   5.5KW 20 1200×2500 2930×1860×870
3YK1225 3 9 4-50 200 10-70 800-970 8 6P   5.5KW 20 1200×2500 3070×1860×1210
2YK1230 2 7.2 4-50 200 12-78 800-970 8 6P   7.5LW 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 800-970 8 6P   7.5KW 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 800-970 8 6P   7.5KW 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 800-970 8 6P   7.5KW 20 1200×3700 4270×1860×1210
2YK1535 2 10.5 5-50 200 20-125 800-970 8 6P   11KW 20 1500×3500 4120×2210×1230
3YK1535 3 15.75 5-50 200 21-125 800-970 8 6P   11KW 20 1500×3500 4360×2210×1610
2YK1545 2 13.5 5-50 200 22-150 800-970 8 6P   11KW 20 1500×4500 5120×2210×1230
3YK1545 3 20.25 5-50 200 22-150 800-970 8 6P   15KW 20 1500×4500 5360×2210×1610
4YK1545 4 27 5-50 200 22-155 800-970 8 6P   15KW 20 1500×4500 5930×2210×2060
2YK1548 2 14.4 5-50 200 22.5-162 800-970 8 6P   11KW 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 800-970 11 6P   15KW 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 800-970 8 6P   18.5KW 20 1500×4800 6230×2210×2060
2YK1848 2 17.28 5-80 200 25-206 750 8 6P  18.5KW 20 1800×4800 5420×2550×1420
3YK1848 3 25.92 5-80 200 32-276 750 8 6P   18.5KW 20 1800×4800 5660×2550×1780
4YK1848 4 34.56 5-80 200 32-285 750 8 6P   22KW 20 1800×4800 6290×2550×2160
2YK1854 2 19.44 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 800-970 8 6P   22KW 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 800-970 8 6P  22KW 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 8 6P   30KW 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 8 6P  30KW 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 8 6P   37KW 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 8 6P   30KW 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 8 6P   37KW 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 8 6P   45KW 20 2400×6000 7600×3140×2380
2YK2870 2 39.2 5-100 200 120-680 750 8 8P   22×2KW 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 180-720 750 8 8P   22×2KW 20 2800×7000 7800×4320×2120
2YK3072 2 43.2 5-100 200 200-700 750 8 8P   22×2KW 20 3000×7200 7800×4520×1750
3YK3072 3 64.8 5-100 200 230-800 750 8 8P   22×2KW 20 3000×7200 8000×4520×230

圆振动筛操作要点

(1)操作人员在工作前应阅读值班记录,并进行设备的总检查。检查三角带的张紧程度、振动器中的油位情况,检查筛面张紧情况、各部螺栓紧固情况和筛面破损情况。

(2)振动筛启动应遵循工艺系统顺序。
(3)在振动筛工作运转时,要用视、听觉检查激振器和筛箱工作情况。振动筛停车后应用手触摸轴承盖附近,检查轴承温升。
(4)振动筛停车应符合工艺系统顺序。振动筛除特殊要求外,严禁带料停车后继续向筛子给料。

(5)振动筛交接班时应把当班筛子技术状况和发现的故障记入值班记录。振动筛记录中应注明零部件的损伤类别及激振器加、换油日期。
