直线弹臂筛

生产能力:10-100t/h

应用行业:矿山、煤炭、冶炼、建材、耐火材料、轻工、化工

价格区间:1-15万

产品别称:弹臂筛,悬臂筛,弹臂振动筛

厂家直销品质保障闪电发货服务无忧
24小时免费咨询热线13333734538
免费获取报价
直线弹臂筛

直线弹臂筛

直线弹臂筛广泛应用用于矿山、煤炭、电力、冶金、建材、耐火等各行各业对大物料及中、小颗粒状物料的分级作业。具有倾角大,体积小,筛分能力大,重量轻,便于安装及工艺布置,能耖少,可节约大量能源,价格低,备件量极少。弹臂振动筛结构简单,造型美观。筛网的筛分效率比一般的筛网高出30%-40%,具有自清理功能等特点。欢迎需求公司来电采购询价。

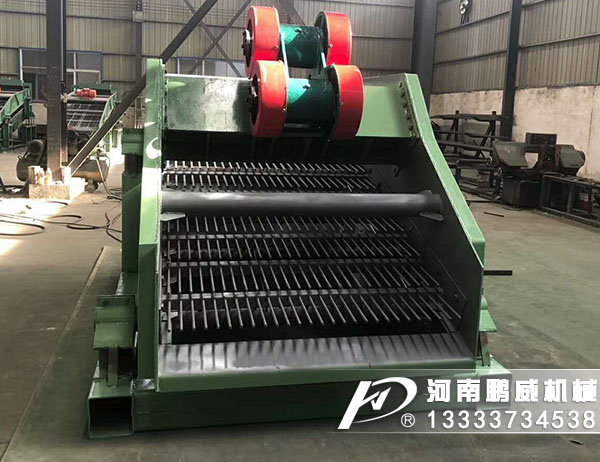

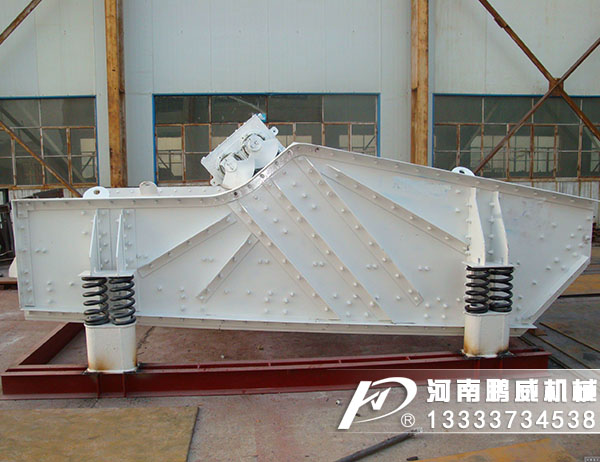

厂家真机

直线弹臂筛

直线弹臂筛

直线弹臂筛

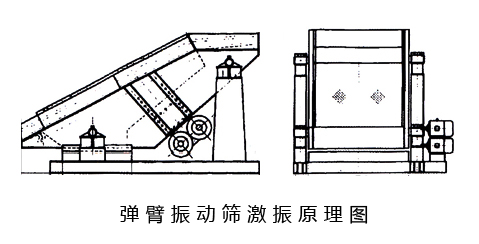

结构原理图

弹臂振动筛筛箱依靠两台相同的振动电机或普通电机带激振器驱动做相反方向自同步旋转,使支承在减振器上的整个筛机做直线振动,物料从入料端落入筛后,迅速前进、松散、透筛、完成筛分作业。 弹臂振动筛(震动筛)结构:本机由筛箱、振动电机(激振器)、减振系统及底架等组成。筛箱由筛框、筛板、衬板等组成。
减振系统由橡胶弹簧和卡箍、支承座等组成。底架由料仓库及底盘架等组成。本系列振动筛激振源安装方式可分为上振式和下振式,减振器安装方式可分为座式或吊挂式。还可以根据用户需要进行设计制造。

技术参数

电机式弹臂振动筛  

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 配用电机
m2 mm mm t/h Hz mm 型号 功率Kw 电压V
XBZS-0918 1.62 10 <150 3
5
10
15
20
25
50
15-160 16 6-9 YZO-20-6 2*2.0

?

?

380

XBZS-1020 2 15

15-200

YZO-20-6

2*2.0

XBZS-1224 2.88 10

25-300

YZO-30-6

2*2.5

XBZS-1030 3 15

35-360

YZO-30-6

2*2.5

XBZS-1230 3.6 15

40-400

YZO-50-6

2*3.7

XBZS-1530 4.5 15

45-460

YZO-50-6

2*3.7

激振器式弹臂振动筛

型号 筛面面积 筛面倾角 给料粒度 筛孔尺寸 处理量 振频 双振幅 激振器 配用电机

m2

mm

mm

t/h

Hz

mm


型号

功率Kw

电压V

XBZS-1536

5.4 15 <200 3
5
10
15
20
25
50
50-360 12 8-12 JZ-75-6 Y160M1-8 2×4.0

?

?

380

XBZS-1540

6 15

50-400

JZ-75-6

Y160M1-8 2×4.0

XBZS-1836

6.48 15

60-460

JZ-100-6

Y160M2-8 2×5.5

XBZS-1550

7.5 15

70-400

JZ-100-6

Y160M2-8 2×5.5

XBZS-1848

8.64 15

80-500

JZ-130-6

Y160M2-8 2×5.5

使用说明

1.首先,在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联结螺栓是否紧固,尤其是激振源,支承座,筛板的固定螺栓要重新紧固一遍;
2.筛机运转时,先空负荷启动,运行,停车一次,观察有无异常现象及声响,空运转时筛机应平稳正常;
3.检查两台振动电机或激振器的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台电机的转向相反;
4.连续运转4小时后,测量轴承温度,轴承温度不得超过75℃;
5.连续空运转4小时后,将各部位联结螺栓重新紧固一次,以后在反复进行2-3次;
 6.带料运转时,给料要均匀,使物料均布筛面,如物料“跑偏”,应调整给料点;
7.筛机停车前,应先停止给料,筛面上的物料走完后,在停车。停车后要及时清理筛面上的物料与杂物;
8.振动电机或激振器使用3个月后要加油一次,每半年小修一次,每年大修一次。
